油泵外转子双端面磨床

2016-03-30 | 发布者: | 栏目:双端面磨床

双端面磨床

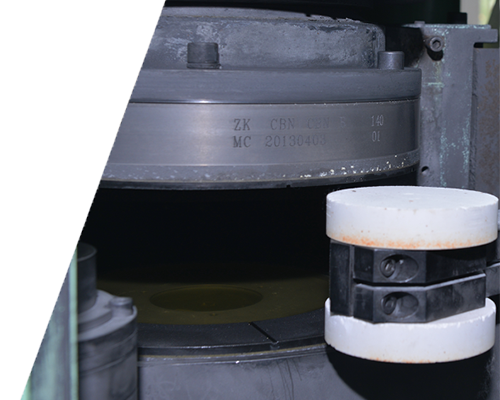

CBN砂轮双端面磨削图CBN砂轮双端面磨削



沈阳海默双端面磨床加工油泵外转子时一改原来粗磨、精磨工

将原来的粗磨和精磨工序合并,并采用CBN砂轮磨削

为强力磨削双端面磨床,采用修整块修整,加工品尺

寸精度更稳定,加工效率更高,双端面磨床加

产品尺寸精度2μm以内,形位精度2μm,同时保

CPK1.33以上!




了解更多CBN砂轮>

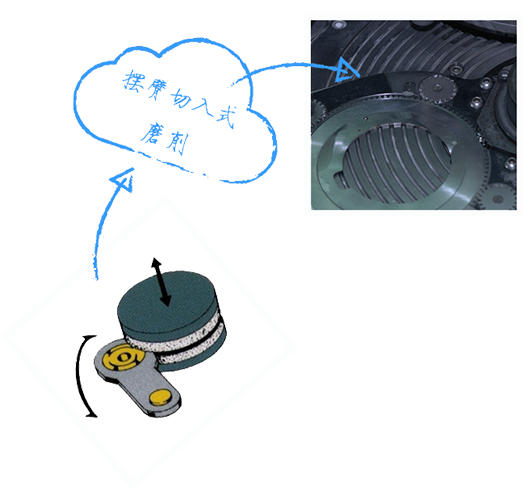

双端面磨床磨削原理



摆臂切入式双端面磨


 沈阳海默在加工油泵外转子时采用双端面磨削原理中精度

 最好的 摆臂切入式双端面磨削原理,保证油泵外转子的精度,并采用伺服电机进给,保证油泵外转子的厚度尺寸公差, 尺寸厚度可以控制在2μm以内。







了解更多双端面磨削原理>

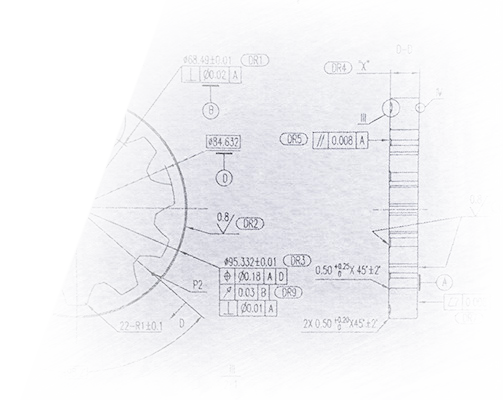

粉末冶金油泵外转子加工要求


工件厚度尺寸±0.0025mm;

CPK1.33以上;

加工节拍12以内;

24小时生产;

自动上下料;


了解更多粉末冶金转子工件>




海默双端面磨床磨削油泵外转子视频



沈阳海默双端面磨床加工粉末冶金油泵外转子加工节拍11.6s,后续可继续优化。

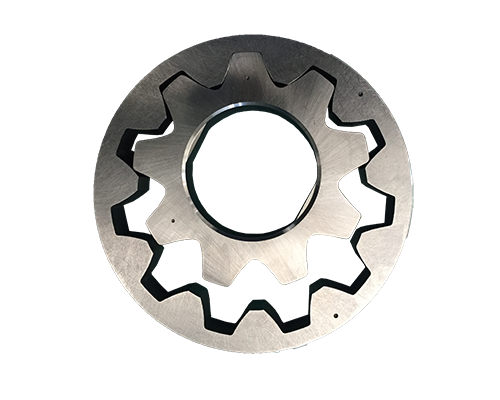

粉末冶金外转子双端面磨削结


工件材质:粉末冶金;

工件厚度:12.578mm;

工件外径:95.33mm

平行度:0.002mm;

平面度:0.002mm;

粗糙度:Ra0.4μm

加工节拍:11s;

                                                                                                  了解更多油泵转子工件>






下载PDF格式的产品目录
