双端面磨床
一、高精度垫片双端面磨床
高精度垫片双端面磨床采用双工位,同时加工垫片上下两个平行的端面,并可以实现粗、精磨削一次完成,能够磨削各类圆形、非圆形、异性零件。高精度垫片双端面磨床加工精度可达平行度2微米,平面度2微米,光洁度:Ra0.2.适合高精度垫片的批量加工。
二、高精度垫片双端面磨床加工案例:

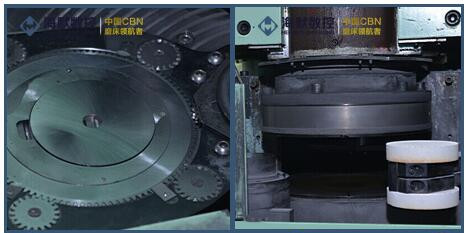

1.高精度垫片细节图:

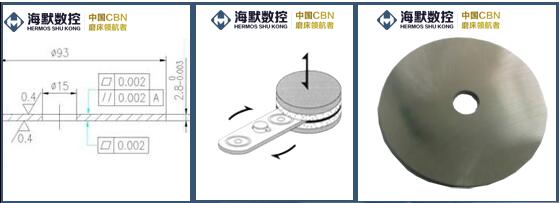

2.高精度垫片图纸及加工原理:
3.高精度垫片端面磨削视频:

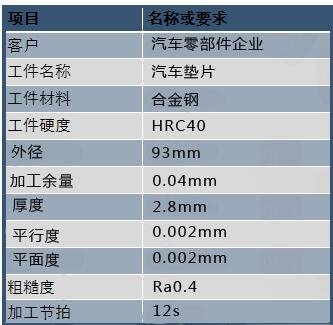

4.高精度垫片磨削结果:
