双端面磨床

   一、摆线液压马达内转子双端面磨床

          摆线马达是一种 利用少齿差原理制成的内啮合摆线齿轮液压马达。其核心的部件就是转子和定子这对工件对摆线针齿啮合副。一般转子有4个、6或8个齿。而定子具有5个、7个或9个圆弧针齿齿行。针对摆线马达的转子和定子的双端面磨削加工，沈阳海默数控机床有限公司采用立式双端面磨床粗磨、精磨一次完成，大大提高了加工效率。

  二、摆线液压马达内转子双端面磨削案例：

1.摆线马达内转子图纸及加工原理：

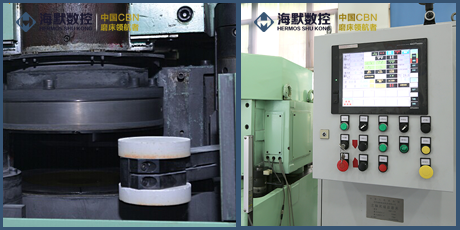

2.摆线马达内转子双端面磨床细节：

3.摆线马达内转子双端面磨削视频：

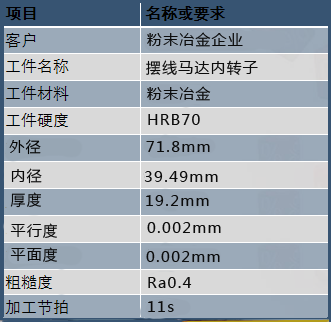

4.内转子双端面磨削结果：
