海默高精度内圆磨床工作原理概述

2015-12-07 | 发布者: | 栏目: 内圆磨床

内圆磨床

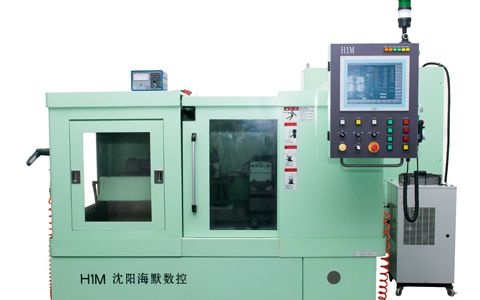

海默高精度内圆磨床




自动上下料功能;

在线主动测量功能;

自适应控制磨削和修整功能;

防碰撞功能;

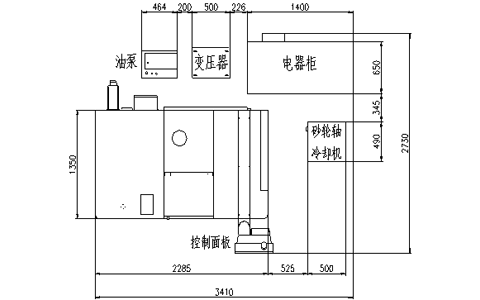

         内圆磨床平面结构图



       内圆磨床主机;

       砂轮轴;

       冷却机;

       电器柜;

       变压器;

        油泵;

        控制面板;

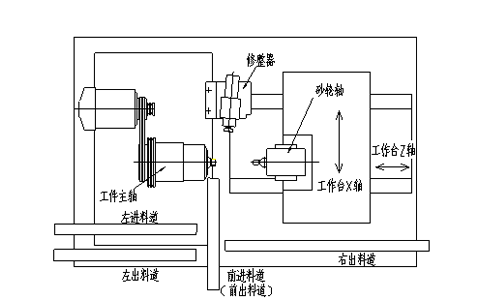

高精度内圆磨床工作原理




工件进料道,机械手将工件送至加工位置;

加工时工作台X轴横向进给去除加工余量;

工作台Z轴往复振荡,加工至要求尺寸时;

砂轮轴退出,完成磨削加工;

机械手将工件送至滚出位置,工件从出料道出;












        高精度内圆磨床修整原理




              砂轮的修整通过滚轮修整器实现;

          工作台X轴横向进给;

          工作台Z轴纵向进给,实现整个砂轮表面的修整;













海默内圆磨床磨削特点



高精度、高效率磨削;

更换机种快捷;

稳定性高、可靠性高;

便于生产管理;















        配套CBN砂轮





           超硬材料磨削;

           修整周期长;

           加工精度高;

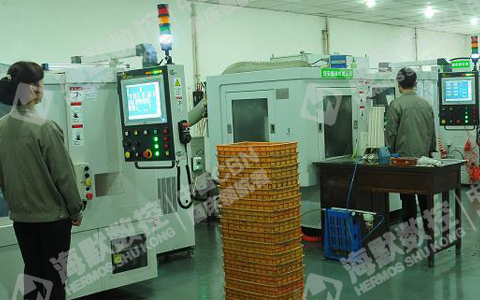

客户处使用海默内圆磨床情况


海默内圆磨床24小时生产;

也可编入生产先使用;

客户生产的工件主要为各大品牌主机厂供货;
