汽车变速箱齿轮内孔端面磨床
汽车变速箱主要有齿轮和齿轮轴组成。利用不同的齿轮组合从而达到变速变矩的作用。针对变速箱齿轮的加工国内的变速箱齿轮齿一般都采用卡普设备加工,普通一点的齿轮一般采用国内生产的磨齿机。变速箱齿轮内孔和端面的加工一般采用无锡内圆磨床加工内孔,再使用平面磨床磨削端面。由于两道工序加工时间较长。沈阳海默数控机床有限公司的变速箱齿轮内孔端面磨床可以加工变速箱齿轮的内孔及一个端面。加工时间缩短到60s以内。

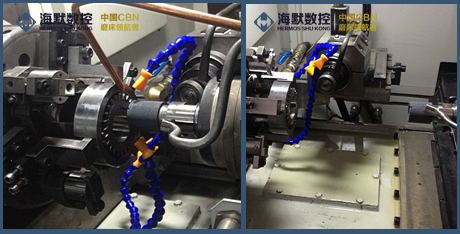

变速箱齿轮内孔端面磨床加工案例:

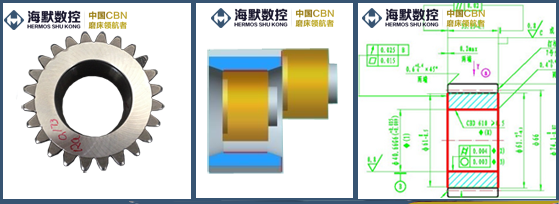

1.汽车变速箱齿轮图纸及磨削原理:

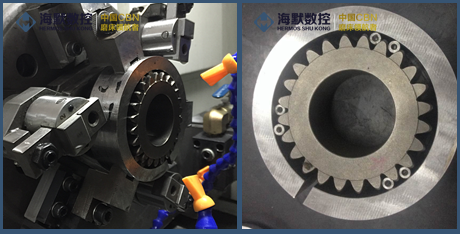

2.变速箱齿轮内圆端面磨床的装夹方式:
3.变速箱齿轮内圆端面磨床磨削示意图:

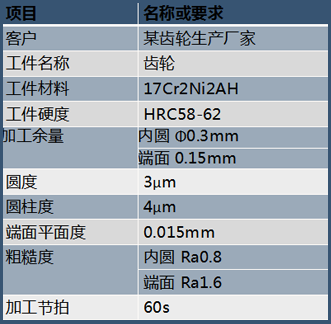

4.变速箱齿轮内圆端面磨床磨削结果:
