双端面磨削三大系统

2015-11-09 | 发布者: | 栏目:内圆端面磨床动态

双端面磨削三大系统

   下面小编给大家八一八CBN双端面磨砂轮精磨磨削原理介绍:

干货来了

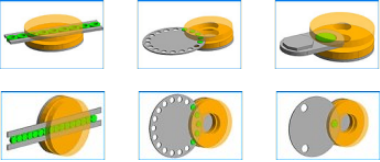

       双端面磨削砂轮加工是把被磨削的工件送入两个砂轮之间,同时磨削工件两个端面。双端面磨削根据机床主轴的排列方式的不同,有卧式和立式之分;根据工件输送方式的不同,又由分为通过式、摆臂式、旋转式等。(双端面磨床结构划分

    双端面磨床工作原理
CBN双端面磨砂轮的磨削系统的基本构成特点:
         CBN双端面磨砂轮磨削系统主要分为:双端面磨床砂轮基体、工件、双端面磨床三部分组成。
CBN双端面磨削砂轮:
         树脂结合剂双端面磨削砂轮是以高性能树脂为结合剂,以CBN(立方氮化硼)为磨料,采用热模压制方法制作的一种经历CBN砂轮。

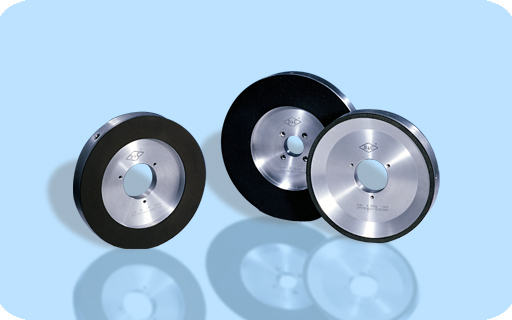

端面磨砂轮
双端面磨削砂轮的主要特点:
    1.直径大:一般为305mm--750mm
    2.宽接触面。磨料层环宽一般为50-205mm。
    3.宽度/环宽比T≤1/10,磨料层厚度一般为3-5mm,不容易均匀成型。
    4.速度较高。机床主轴转速为1500-2000rpm。
    5.加工节拍固定,磨削效率高。7秒钟就能摸出100立方厘米体积的工件。
双端面磨床:
      采用CBN双端面磨削砂轮的双端面磨床一般包括磨削机构、工件输送机构、修正机构、冷却机构、自动检测机构及控制机构等基本结构,特点是精磨、高刚性、自动化程度高,目前国内使用该类的双端面磨床的国外设备有:KOYO、NISSEI、PETER-WOLTERS和STUDER.国内进口沈阳海默双端面磨床设备。像此类设备对使用双端面磨削砂轮的性能要求很高。

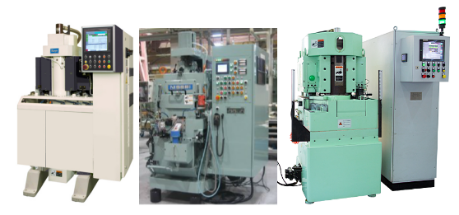

双端面磨削砂轮配套设备
  双端面磨床特点:
   1.通过数控系统的程序设置可实现粗磨、精磨。
   2.可随砂轮直径减小而变化形成,砂轮修正量自动补偿,滚珠丝杠间隙误差补偿等,修正后位置补偿功能;
   3.系统最小设定单位为0.1μm,砂轮磨削参数值可显示;
   4.采用直线电机、动平衡等技术工艺,大大提高了机床的功效。
工件:
    各类双端面需要精密磨削的金属或非金属材料工件,尤其是加工精度要求很高的薄壁工件,其共同的特点是:
1.批量大。一般加工量都在一百万件以上。
2.适应面广。磨削的材料包括硬质合金、铸铁高速钢、铜铁符合材料、磁性材料、陶瓷等。

3.加工精度高。一般精度为平面度≤2μm;平行度≤3μm;粗糙度值Ra≤0.2μm。

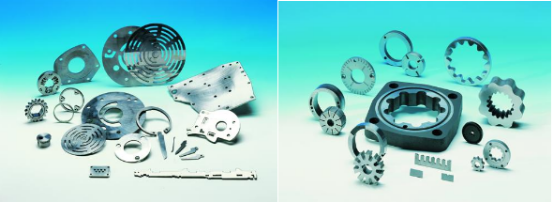

双端面磨床加工工件
